Quarry X: Software para diseño de tronaduras

Nuestro software QuarryX, de desarrollo propio y premiado, está diseñado principalmente para una utilización intuitiva y la automatización de los pasos de trabajo. Las experiencias y sugerencias de nuestros clientes tuvieron un gran impacto en el desarrollo.

Este software, de fácil manejo y con una interfaz de usuario claramente estructurada en doce idiomas, puede procesar datos de levantamiento de rocas en 3D, desviación de perforaciones y GNSS, independientes del fabricante, de todos los sistemas habituales del mercado.

Desde la gestión de datos relacionados con el proyecto, pasando por la planificación de tronadura, hasta el diseño de la iniciación y los explosivos: QuarryX dispone de numerosas herramientas para ayudar en su trabajo diario.

Mejore los parámetros de perforación como el ángulo, la profundidad, la dirección y la sub-perforaci- ón en tiempo real.

Deje que QuarryX optimice automáticamente la geometría de las perforaciones a las condiciones de la pared de la roca.

Detecte los valores de carga críticos a lo largo de toda la frente de la roca y elimine las zonas inseguras. Exporte y cargue los datos IREDES a cualquier sistema de perforación GNSS.

Quarry Detonator / Quarry Detonator Pro

Con los módulos QuarryDetonator y QuarryDetonator Pro del software QuarryX, le proporcionamos la herramienta ideal:

Base de datos actualizada regularmente con todos los explosivos y detonadores; selección sencilla de los detonadores y asignación a las perforaciones (posibilidad de columnas de carga simples y múltiples compartidas, así como de esquemas de carga predefinidos); inserción de detonadores de retardo de superficie entre los taladros con un clic del ratón; cálculo automático del tiempo de ignición para cada detonador; simulación digital del sistema de ignición, incluida la comprobación de solapamientos a intervalos de tiempo definidos por el usuario; cálculo exacto de explosivo cantidades de explosivo para cada taladro.

Después de planificar los explosivos, puede realizar fácilmente una comprobación de la cantidad de explosivos por tiempo de salida e informarse de las zonas con una carga específica local demasiado alta o demasiado baja. Además, el software ofrece la posibilidad de realizar una predicción de las vibraciones con un análisis de regresión. De este modo, se incluyen las mediciones anteriores de tronaduras y vibraciones para obtener predicciones aún más precisas. También está integrada en el software una opción de cálculo de la fragmentación. Con cómodas opciones de documentación, se obtienen resú- menes completos de los costes de la tronadura, incluyendo la perforación, los explosivos y otros costes, también asignados a toneladas o metros cúbicos de material.

Quarry Manager

Nuestro software QuarryManager es su herramienta versátil y de fácil uso para apoyar su trabajo diario y la base ideal para el diseño de minas a corto y medio plazo. Importe fácilmente los proyectos de QuarryX en el modelo 3D y actualice el plan digital con el curso actual de la frentes de trabajo.

Las interfaces adicionales permiten la importación de modelos y datos de escáneres láser, sistemas GNSS, vuelos de drones u otros programas CAD: Digitalice los cambios en la pantalla e inclúyalos en los planos; recibirá información precisa sobre los volúmenes extraídos o existentes de una manera sencilla.

Con el módulo de expansión VolumeX, podrá determinar los volúmenes de sus acopios y excavaciones con la máxima precisión, utilizando datos de levantamiento GNSS, UAV o láser. Genere fácilmente modelos 3D y realice determinaciones de volumen a bajo costo.

Quarry X Connect

Con la introducción de nuestra solución interna en la nube, todos los procesos y los implicados en la mina están ahora conectados en red: No más memorias USB ni planes de perforación en papel. ¡Con QuarryX Connect se envía el plan de perforación de forma inalámbrica directamente al equipo de perforación!

El registro de las perforaciones y la información adicional, como la velocidad de perforación o la información geológica, también son transmitidos.

Para todos los equipos de perforación que no soportan un plan de perforación digital, ofrecemos una aplicación especial para la perforadora que también soporta la transmisión de datos en tiempo real. De este modo, la perforación y la tronadura están aún más interconectadas para permitir la transmisión y el análisis de datos sin limitaciones.

Una evaluación comercial más amplia de los trabajos de perforación y tronadura (KPI, como costes/tonelada, metros de perforación/tonelada) se simplifica gracias al almacenamiento central de datos y a la sincronización de los mismos en QuarryX Connect.

RiGuide

Implementar incluso los patrones más complejos directamente con el equipo de perforación: el sistema de control del equipo RiGuide utiliza directamente el diseño de la perforación de QuarryX y asegura que el diseño, incluyendo la ubicación, la

dirección de perforación, el ángulo y la profundidad, se implementen con precisión. Cargue cómodamente los datos del diseño directamente en el terminal RiGuide del equipo de perforación y elimine cualquier proceso de replanteo manual.

RiGuide ajusta automáticamente la longitud, la posición y el ángulo de la perforacion incluso en niveles de suelo irregulares y genera una documentación del proceso de perforación. Los datos recogidos pueden utilizarse para actualizar el modelo de diseño de QuarryX.

El sistema también está disponible en una versión reducida como brújula GPS, que permite la aplicación precisa de las direcciones de perforación, el ángulo y la profundidad.

Evite las vibraciones, reduzca los riesgos y la cantidad de explosivos y asegure pisos uniformes. RiGuide puede instalarse a posteriori -independientemente del fabricante- en todos los equipos de perforación estándar.

3D laser scanner

Este sistema fácilmente desplegable consiste en un robusto PC para exteriores con nuestro software de medición especialmente desarrollado y un láser 3D. Un área definida por el usuario es escaneada de forma totalmente automática.

Un modelo 3D en tiempo real permite comprobar la medición inmediatamente sobre el terreno para comprobar su calidad y consistencia. El proceso de medición no suele durar más de 10 minutos para una tronadura típica y ofrece resultados replicables y muy precisos. Por tanto, la medición puede integrarse fácilmente sin un gran gasto de tiempo.

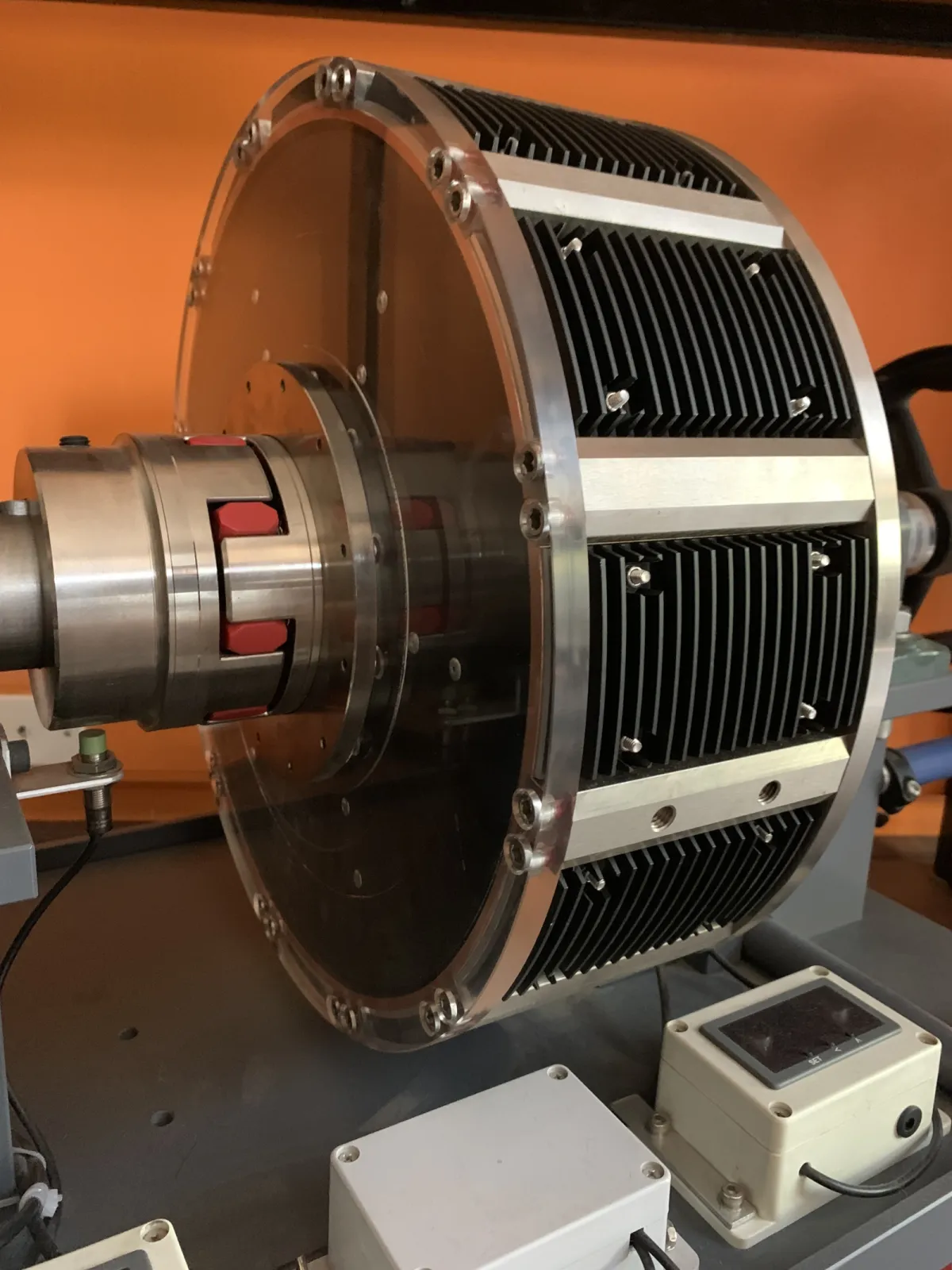

Magnetic coupling
